مکانیزم چرخ ژنو
مکانیزم چرخ ژنو در صنعت
مکانیزم چرخ ژنو، که به عنوان چرخ ژنو یا مکانیزم صلیب مالتی نیز شناخته می‌شود، یک مکانیزم دنده‌ای جالب و پرکاربرد است که حرکت چرخشی پیوسته را به حرکت چرخشی متناوب تبدیل میکند. این مکانیزم به نام شهر ژنو نامگذاری شده است، جایی که برای اولین بار در ساعت‌های مکانیکی استفاده شد. طراحی و عملکرد منحصر به فرد آن، این مکانیزم را به یک جزء اساسی در کاربردهای صنعتی مختلف تبدیل کرده است. در این مقاله، تاریخچه، اصل کار، طراحی، کاربردها، مزایا و محدودیت‌های مکانیزم ژنو در محیط‌های صنعتی را بررسی خواهیم کرد.
تاریخچه مکانیزم ژنو
مکانیزم ژنو دارای تاریخچه‌ای غنی است که به قرن هفدهم بازمی‌گردد. این مکانیزم ابتدا برای استفاده در ساعت‌های مکانیکی توسعه یافت تا حرکت عقربه‌ها را کنترل کند. توانایی این مکانیزم در ارائه حرکت دقیق و متناوب، آن را برای این منظور ایده‌آل کرد. با گذشت زمان، مکانیزم ژنو در زمینه‌های مختلف دیگری نیز کاربرد پیدا کرد، از جمله پروژکتورهای فیلم، ماشین‌آلات خودکار و فرآیندهای تولید.
اصل کار مکانیزم ژنو
مکانیزم ژنو از دو جزء اصلی تشکیل شده است: چرخ راننده (یا کام) و چرخ ژنو. چرخ راننده دارای یک پین یا پین راننده است که با شیارهای روی چرخ ژنو درگیر می‌شود. چرخ ژنو، از طرف دیگر، دارای شیارها یا دندانه‌های با فاصله مساوی در اطراف محیط خود است که معمولاً به شکل یک ستاره یا صلیب نامنظم هستند.
هنگامی که چرخ راننده به طور پیوسته می‌چرخد، پین راننده با یکی از شیارهای روی چرخ ژنو درگیر می‌شود و باعث می‌شود که چرخ ژنو به اندازه یک مقدار ثابت پیش برود. این مقدار ثابت توسط تعداد شیارهای روی چرخ ژنو و شکل پین راننده تعیین می‌شود. در طول بخشی از چرخش چرخ راننده، پین راننده با چرخ ژنو در تماس باقی می‌ماند و باعث حرکت آن به جلو می‌شود. با این حال، با ادامه چرخش، پین راننده از شیار خارج می‌شود و به چرخ ژنو اجازه می‌دهد تا تا زمان درگیری بعدی به طور موقت متوقف شود. این حرکت متناوب برای کاربردهایی که نیاز به موقعیت‌یابی دقیق دارند، ایده‌آل است.

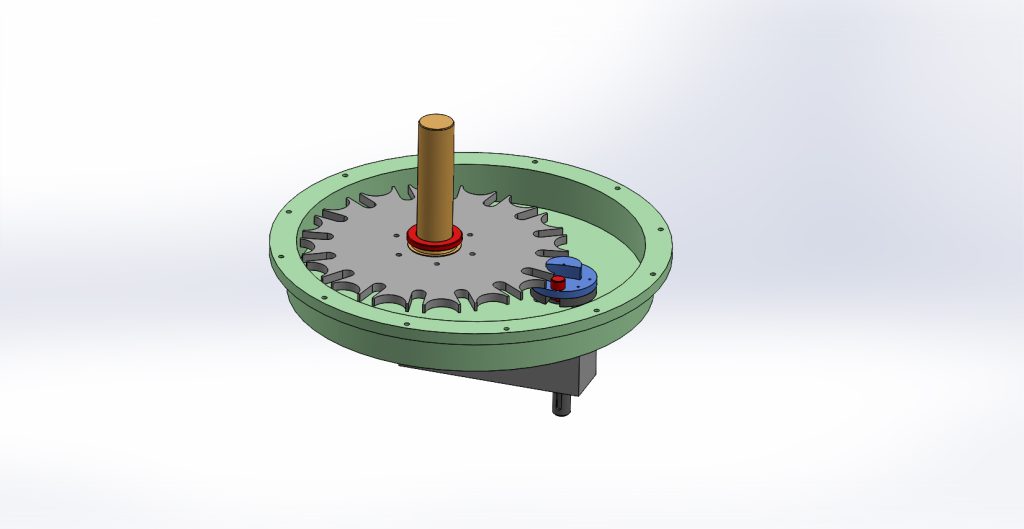

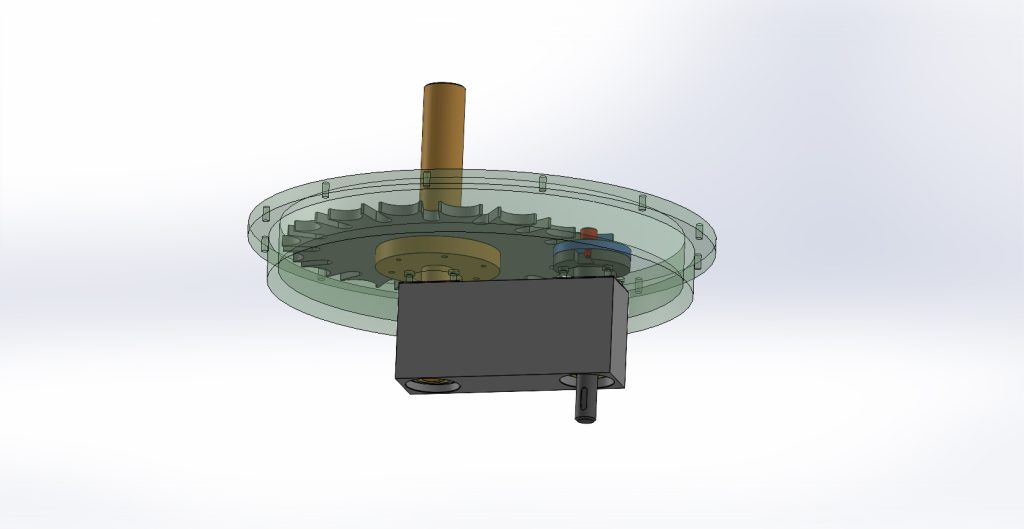

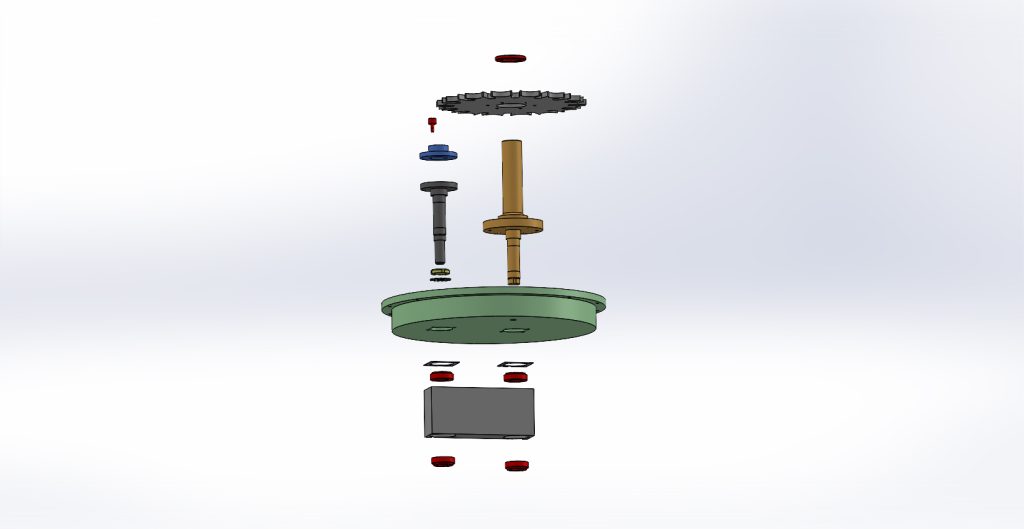

طراحی و اجزای مکانیزم ژنو
طراحی مکانیزم ژنو نسبتاً ساده اما بسیار مؤثر است. اجزای کلیدی شامل موارد زیر است:
چرخ راننده: چرخ راننده مجهز به یک پین یا پین راننده است که با شیارهای روی چرخ ژنو درگیر می‌شود. این چرخ به طور پیوسته می‌چرخد و حرکت لازم برای پیشروی چرخ ژنو را فراهم میکند.
چرخ ژنو: چرخ ژنو دارای شیارها یا دندانه‌های با فاصله مساوی در اطراف محیط خود است. تعداد شیارها مقدار حرکت برای هر درگیری با چرخ راننده را تعیین میکند.
دیسک قفل‌کننده: چرخ راننده اغلب شامل یک دیسک قفل‌کننده دایره‌ای برجسته است که چرخ ژنو را بین مراحل قفل میکند و حرکت دقیق و قابل تکرار را تضمین میکند.
محفظه و روانکاری: برای اطمینان از عملکرد روان و کاهش سایش، مکانیزم ژنو اغلب در یک محفظه قرار می‌گیرد و با روغن روانکاری می‌شود.
کاربردهای مکانیزم ژنو در محیط‌های صنعتی
مکانیزم ژنو به دلیل توانایی در ارائه حرکت دقیق و متناوب، در کاربردهای صنعتی مختلف به طور گسترده‌ای استفاده می‌شود. برخی از کاربردهای رایج شامل موارد زیر است:
جداول موقعیت‌یابی: در فرآیندهای تولید، جداول موقعیت‌یابی برای موقعیت‌یابی دقیق قطعات کار برای ماشین‌کاری، مونتاژ یا بازرسی استفاده می‌شوند. مکانیزم ژنو موقعیت‌یابی دقیق و قابل تکرار قطعات کار را تضمین میکند.
ماشین‌آلات بسته‌بندی: ماشین‌آلات بسته‌بندی اغلب نیاز به حرکت متناوب برای پر کردن، مهر و موم کردن و برچسب‌گذاری محصولات در فواصل خاص دارند. مکانیزم ژنو کنترل حرکت لازم برای این وظایف را فراهم میکند.
چاپگرها: در چاپگرها، مکانیزم ژنو برای تراز دقیق کاغذ یا سایر زیرلایه‌ها در طول فرآیند چاپ استفاده می‌شود. این امر چاپ‌های با کیفیت بالا با حداقل ناهماهنگی را تضمین میکند.
سیستم‌های اتوماسیون و دستگاههای مونتاژ: سیستم‌های اتوماسیون، مانند ربات‌های pick & place و ماشین‌های مرتب‌سازی، برای موقعیت‌یابی دقیق و قابل تکرار قطعات به مکانیزم ژنو متکی هستند.
پروژکتورها و دوربین‌های فیلم: مکانیزم ژنو در پروژکتورها و دوربین‌های فیلم برای پیشروی فریم‌های فیلم به ترتیب استفاده می‌شود. این امر انتقال‌های فریم صاف و دقیق را تضمین میکند که برای پروژکتور و ضبط فیلم با کیفیت بالا حیاتی است.
چرخ ژنو در سیستم‌های اتوماسیون
در سیستم‌های اتوماسیون، مکانیزم ژنو به دلیل توانایی در ارائه حرکت دقیق و متناوب، نقش مهمی در بهبود کارایی و دقت فرآیندها ایفا میکند. برخی از کاربردهای اصلی شامل موارد زیر است:
سیستم‌های pick & place : در سیستم‌های پیک و مکان، مکانیزم ژنو برای کنترل دقیق حرکت ربات‌ها به کار می‌رود. این مکانیزم تضمین میکند که ربات‌ها به طور دقیق در موقعیت مناسب قرار گیرند تا قطعات به درستی جابجا شوند.
سیستم‌های مرتب‌سازی: در سیستم‌های مرتب‌سازی، مکانیزم ژنو برای کنترل دقیق حرکت قطعات به کار می‌رود. این مکانیزم تضمین میکند که هر قطعه به طور دقیق در موقعیت مناسب قرار گیرد تا فرآیند مرتب‌سازی به درستی انجام شود.
سیستم‌های مونتاژ: در سیستم‌های مونتاژ، مکانیزم ژنو برای کنترل دقیق حرکت قطعات به کار می‌رود. این مکانیزم تضمین میکند که هر قطعه به طور دقیق در موقعیت مناسب قرار گیرد تا فرآیند مونتاژ به درستی انجام شود.
برای مشاهده و اطلاعات بیشتر از انواع دستگاه مونتاژ مکانیک نو به صفحه دستگاه مونتاژ قطعات پلاستیکی سر بزنید.
مزایای مکانیزم ژنو
مکانیزم ژنو چندین مزیت دارد که آن را برای کاربردهای صنعتی مختلف مناسب میکند:
موقعیت‌یابی دقیق و قابل تکرار: مکانیزم حرکت دقیق و قابل تکرار را فراهم میکند که آن را برای کاربردهایی که نیاز به موقعیت‌یابی دقیق دارند، ایده‌آل میکند.
طراحی ساده: طراحی مکانیزم ژنو نسبتاً ساده است که ساخت و نگهداری آن را آسان میکند.
دوام: مکانیزم می‌تواند تنش مکانیکی قابل توجهی را تحمل کند که آن را برای کاربردهای صنعتی سنگین مناسب میکند.
مقرون به صرفه: به دلیل طراحی ساده و سهولت ساخت، مکانیزم ژنو نسبت به سیستم‌های کنترل حرکت
محدودیت‌های مکانیزم ژنو
با وجود مزایای فراوان، مکانیزم ژنو دارای برخی محدودیت‌ها است:
حرکت متناوب: مکانیزم حرکت متناوب را فراهم میکند که ممکن است برای کاربردهایی که نیاز به حرکت پیوسته دارند، مناسب نباشد.
سایش و پارگی: درگیری بین پین راننده و شیارهای روی چرخ ژنو می‌تواند با گذشت زمان منجر به سایش و پارگی شود که نیاز به نگهداری و روانکاری منظم دارد.
سرعت محدود: سرعت مکانیزم توسط نیاز به درگیری و خروج دقیق پین راننده و شیارها محدود می‌شود. کاربردهای با سرعت خیلی بالا ممکن است نیاز به سیستم‌های کنترل حرکت جایگزین داشته باشند.
پیچیدگی در کاربردهای بزرگ‌مقیاس: در حالی که مکانیزم ژنو برای کاربردهای کوچک تا متوسط مناسب است، ممکن است برای ماشین‌آلات صنعتی بزرگ پیچیده و کمتر کارآمد شود.
حساسیت و پیچیدگی در اجرا: ساخت دقیق در همه اجزا چرخ ژنو در عملکرد و مکانیزم بسیار مهم میباشد.
نتیجه‌گیری
مکانیزم ژنو به دلیل توانایی در ارائه حرکت دقیق و متناوب، در بسته‌بندی قطعات و سیستم‌های اتوماسیون به طور گسترده‌ای استفاده می‌شود. این مکانیزم نقش حیاتی در بهبود کارایی و دقت فرآیندها ایفا میکند و به صنعت بسته‌بندی و اتوماسیون کمک میکند تا به طور مؤثرتری عمل کنند.
